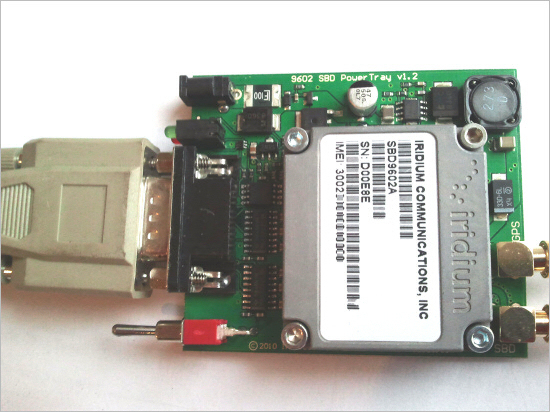

Модуль 9602 SBD PowerTray предназначен для работы в комплекте с модемом Iridium 9602. Его основной целью является предоставление пользовательского интерфейса приложениям, установленным на транспортном средстве, и отвечающим как за мониторинг, так и за передачу информации о функционировании узлов и механизмов на соответствующие адреса электронной почты или иным способом.
SBD PowerTray легко подключается к персональным компьютерам и иным вычислительным машинам при помощи интерфейса RS232. Кроме последовательного порта на плате установлены чувствительный регулятор подстройки напряжения питания, коннекторы для подсоединения внешних спутниковой и GPS антенн, светодиодные индикаторы напряжения и состояния сигнала спутниковой сети, схема защиты от перегрузок и тумблер включения/выключения питания.
Плата может быть запитана напряжением в диапазоне от 6 до 35 В, что делает возможным её установку на всех видах подвижных объектов – авиа- и авто- транспорте и судах различного класса.
Основные особенности 9602 SBD PowerTray:
- Стандартный интерфейс RS232 для подключения к компьютеру
- Защита от перегрузок по току
- Компактный: 64 x 75 x 16 мм
- Тумблер включения/выключения питания трансивера
- Светодиодная индикация
- RF коннекторы SMA типа (доступно не во всех модификациях)
Область применения:
Авиация, строительство, службы спасения, лесозаготовительская деятельность, мониторинг, морские и речные перевозки, горная промышленность, нефтяные и газовые разработки и добыча, слежение за работой механизмов.
Интерфейсы:
Тумблер включения/выключения питания трансивера
Напрямую подключен к соответствующей ножке разъема Iridium 9602. Позволяет осуществлять “мягкое” включение и выключение устройства. Для включения тумблер следует перевести в нижнее положение.
RS232
Компьютер подключается через стандартный девятиштырьковый разъем DB9. Для соединения используется стандартный кабель.
Разъем сетевого кабеля
Стандартный “джек” 3.5 мм.
Светодиодная индикация
Для информирования о статусе питания и уровне сигнала спутниковой сети используются красные и зеленые светодиоды. Красный включается при включении устройства. Зеленый имеет несколько режимов индикации:
Отсутствует (OFF) | терминал выключен |
Мигающий (FLASH) | терминал включен, но отсутствует сигнал сети Iridium |
Постоянный (ON) | терминал включен и зарегистрирован в сети Iridium |
Техническая информация:
Минимально | Номинально | Максимально | Ед. измерения | |
Напряжение питания | 6 | – | 35 | В |
Потребление по току (без нагрузки, в выключенном состоянии) | 8 | 9 | 10 | мА |
Допустимая рабочая температура | – 40 | – | + 85 | ºC |
Допустимая температура хранения | – 50 | – | + 100 | ºC |
.
